- 噴漆室內三維升降臺工藝原理和技術方法
- 發布日期：2020年08月04日 點擊次數：76 所屬分類：行業資訊

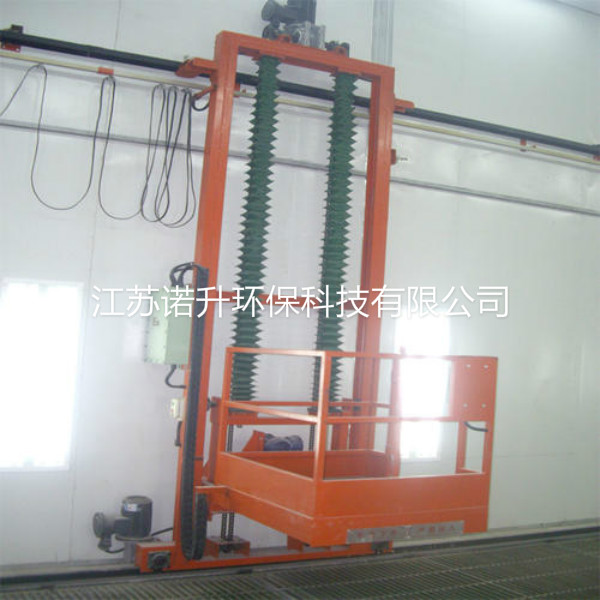

噴漆室在產品工件的每一側設定一個電動式三維升降臺，便捷操作工作人員在產品工件頂端和比較有限的內孔開展噴漆操作。該三維工作臺具備可以信賴、操作便捷、噪音低等特性，在噴漆工作中能夠 隨意垂直、水準和垂直挪動。全部操作關均設定在挪動工作臺上，有利于操作。
一共有三種健身運動，種是沿路面路軌的豎向水準健身運動，第二種是沿雙立桿的左右健身運動，第三種是垂直于立桿的橫著水準伸縮式健身運動，進而完成三維健身運動規定

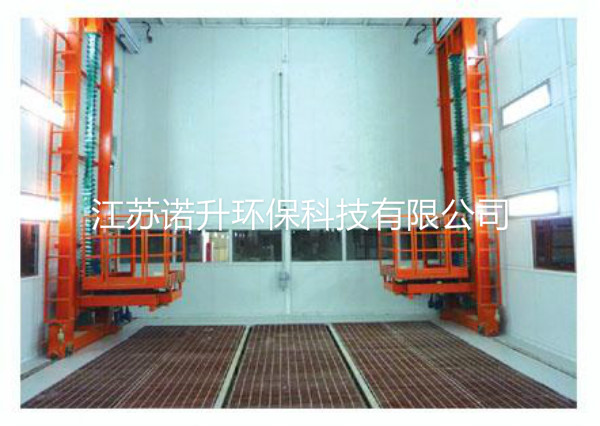

每一個工程項目(11個生產車間)配置2個三維升降機，每一個側軌安裝一個。鋪軌精密度務必考慮智能機器人起動的規定三維升降機選用電動式驅動器，全部電氣元器件均為防爆設備。防護等級做到防護等級四級，具備可以信賴、操作便捷、噪音低等特性。噴涂全過程中，工作臺能夠 垂直、水準和垂直挪動。操縱方法選用手動式按鍵操縱，走動操縱在工作臺上提升腳踩關操縱方法
自動噴涂設備或拋光機械應根據車載支架懸架在三維升降臺上。
豎向走動設備關鍵由走動驅動器電機、減速器、導輪、滑軌等構成。減速器的驅動器與走動輪的軸榫立即相接。垂直升降機設備由電機、減速器、鏈條傳動設備、帶座軸承、滾軸和升降機滑軌(圓鋼)等構成。電機根據減速器推動鏈輪鏈條旋轉，傳動鏈條推動工作臺左右挪動。選定電機的三維工作中輸出功率為1.5千瓦，在承重150Kg時徹底能夠 考慮提高規定，額定電壓為3.7A，承重時大起動電流量約為13-
減速器選用帶鎖緊作用的渦輪增壓桿減速器，可保證工作臺不容易降落，并在關閉電源時操作工作人員的。工作臺的側邊沒有供大家左右攀登的人字梯。在緊急狀況下，操作員能夠 從工作臺上爬梯子返回路面。

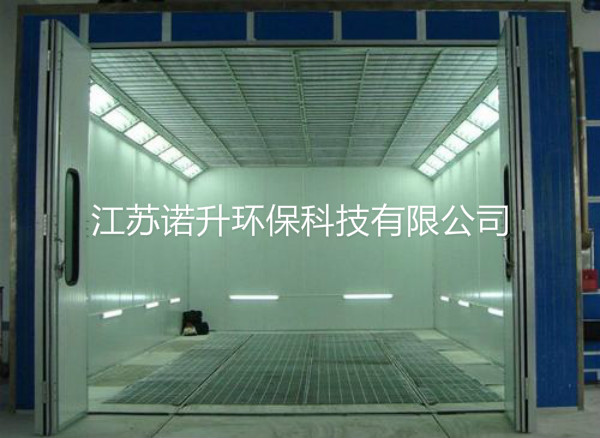

噴漆室噴漆室專用型三維噴涂平板貨車升降平臺相片屈臂式升降機是房間內和戶外登高作業的垂直和剪式升降機的代替品。它具備自走、自撐腿、操作簡易、方便使用、工作面大的特性，可用以多一點登高作業，尤其是超越一些阻礙物或在一個地區吊裝時。普遍用以高速路、港口、大型商場、體育場館、住房物業管理、加工廠、礦山開采和生產車間等大中型工作
橫著伸縮裝置由電機、滾珠絲杠、傳動帶和動滑輪、鏈輪鏈條、傳動鏈條等構成。電機根據同步帶傳動推動擠出機螺桿旋轉，促進副工作臺支撐架外伸，再根據傳動鏈條和鏈輪鏈條推動手機耳機工作臺支撐架外伸。傳動系統速率由動滑輪的尺寸決策。
三維升降機有充足的抗壓強度和部位來承重產品工件、噴涂管路、噴漆槍等機器設備或專用工具。除塵裝置和漆料泵置放在小轎車專用工具上，隨小轎車走動，便捷大家操作或噴涂。桌面上選用棱形板，帶防護欄、邊門和人字梯。表層涂有金屬材料地坪漆，全部健身運動構件涂有安全標識漆。設計方案和安裝合乎相關安全性要求，機械設備和電子元器件合乎1(Q-2)防火安全規定。
三維升降臺機電氣設備自動控制系統
由控制柜、電纜線和電纜線、控制按鈕、汽車油箱電纜拖鏈等構成控制柜固定不動在生產車間外的適度部位，控制按鈕設定在操作的適度部位，有利于操作工作人員操縱的升降機健身運動。手術臺的控線置放在牽引帶鏈中，隨手術臺上挪動。手動式按鍵盒堅固靠譜地安裝在防護欄上，具備一定的抗壓強度，可以抵御外界沖擊性。電氣控制系統箱里電氣元器件的安裝應堅固靠譜，有利于維護保養和檢修，機器設備標志應清楚堅固。全部布線的兩邊應具備與平面圖一致的路線。數據機器設備的架構房面有顯著的接地裝置標示和接線頭，箱里布線需有顯著的電線接頭和PE門直連線，操作臺的升降機應受兩層管的限定。鍍鋅鋼管道用以路線。電路系統的電源插頭與弱電安裝分。走線務必有效，有排熱室內空間，維護保養便捷，水準和垂直，不允許交叉式走線。電線槽插口應選用銅線手工編織或黃綠色兩色的路線靠譜聯接。另外搞好機器設備安全性接地裝置工作中
